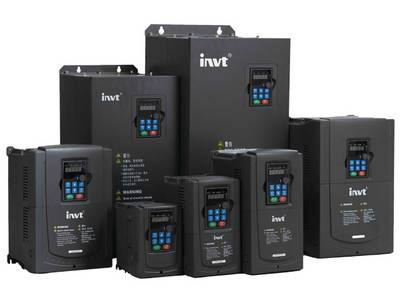

GD200A系列通用型变频器

GD200A系列G/P合一变频器具有优异的矢量控制性能，实现转矩控制、速度控制的一体化，能满足不同客户多种应用需求。此外，GD200A变频器具有简易供水、瞬时掉电不停机等多种功能，全系列支持共直流母线，产品可靠性高，可较好地满足客户各种使用需求。

产品特点

● 具有先进的开环矢量控制性能，良好的电压、电流控制技术

启动转矩0.5Hz/150%转矩，调速比1:100，动态响应<20ms，稳速精度±0.2%；

● 宽电压范围设计，满足苛刻的用户电网环境

宽电压范围达到AC 3PH:380V(-15%)~440V(+10%)；

● 内置标配C3滤波器，可外置选配C2滤波器，EMC性能更优秀，使产品在电磁干扰场合更适用；

● 30KW（含）以下变频器内置制动单元；

● 全系列标配可进行参数拷贝的高性能键盘，方便客户使用和操作；

● 产品支持共直流母线方案，支持直流供电模式；

● 提供多种制动方式，可快速停车

包括能耗制动、磁通制动、直流制动、短路制动等；

● 具有简易供水、瞬时掉电不停机等多种功能，可较好地满足客户各种使用需求；

● 产品为半书本型结构、独立风道设计，支持壁挂、法兰、落地安装方式，为客户提供更可靠、更经济的安装使用方式。

规格参数

功能描述		规格指标
功率输入	输入电压（V）	AC 3PH 380V(-15%)～440V(+10%)
功率输入	输入频率（Hz）	50Hz或60Hz，允许范围47~63Hz
功率输出	输出电压（V）	0~输入电压
功率输出	输出频率（Hz）	0~400Hz
技术控制性能	控制方式	无PG矢量控制模式，空间电压矢量控制模式
	电机类型	异步电机
	调速比	异步机1：100（SVC）
	速度控制精度	±0.2%（无PG矢量控制）
	速度波动	± 0.3%（无PG矢量控制）
	转矩响应	<20ms（无PG矢量控制）
	转矩控制精度	10%（无PG矢量控制）
	起动转矩	异步机：0.5Hz/150%（无PG矢量控制）
	过载能力	150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒（G型机）
运行控制性能	频率设定方式	数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定。
	频率设定方式	实现设定的组合和设定通道的切换。
	自动电压调整功能	当电网电压变化时，能自动保持输出电压恒定
	故障保护功能	提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能
	转速追踪再起动功能	实现对旋转中的电机的无冲击平滑起动
	转速追踪再起动功能	注意：4kW（含）以上具有该功能。
外围接口	端子模拟量输入分辩率	不大于20mV
	端子开关量输入分辩率	不大于2ms
	模拟输入	1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V
	模拟输出	2路（AO1、AO2）0~10V /0~20mA
	数字输入	8路普通输入，最大频率1kHz
	数字输入	1路高速输入，最大频率50kHz
	数字输出	1路高速脉冲输出，最大频率50kHz
	数字输出	1路Y端子开路集电极输出
	继电器输出	两路可编程继电器输出
		RO1A常开，RO1B常闭，RO1C公共端
		RO2A常开，RO2B常闭，RO2C公共端
		触点容量：3A/AC250V，1A/DC30V
其它	安装方式	支持壁挂式、落地式、法兰式安装三种方式
	运行环境温度	-10~50℃，40℃以上降额使用
	防护等级	IP20
	冷却方式	强制风冷
	制动单元	30kW（含）以下内置，其他选配外置
	EMC滤波器	选配内置C3滤波器：满足IEC61800-3 C3等级要求
	EMC滤波器	选配外置滤波器：满足IEC61800-3 C2等级要求
